Подробная информация о продукте:
|
| Цвет: | Белизна или ОЭМ | Применение: | Напиток, еда, медицинский етк. |
|---|---|---|---|
| Сила: | 4КВ | Установка: | На поле |
| Регулятор: | ПЛК | Управляемый тип: | электрический |
| Емкость продукта: | Мулти линии, 8с в цикл | Напряжение тока: | 220В/380В |
| Выделить: | Система 4 осей робототехническая Palletizing,Система 330 градусов робототехническая Palletizing,робототехническая Palletizing система 380V |
||

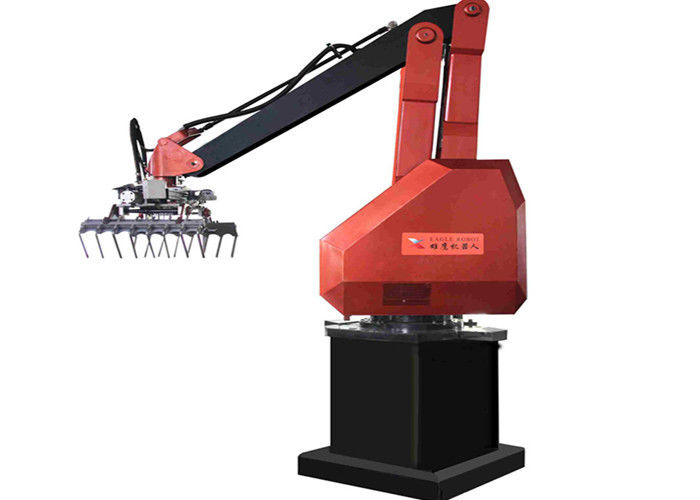

производственная линия руки робота движения 330-Degree Palletizing в зерне и нефтедобывающей промышленности
Введение
Робот орла XY-SR серьезный palletizing робот координаты поверхности цилиндра 4-градуса palletizing, главным образом движение горизонтальной осью движения, вертикальной осью движения, учреждением вращения и осью руки.
Palletizing робот образован palletizing тела робота, руки робота, gripper робота, основания робота, регулятора, программного обеспечения, безопасной загородки, частей кабелей и так далее.
Движение робота работая
Технические параметры
| Деталь | Орел | ||
| Модель | XY-SR130 | XY-SR210 | |
| Количество осей | 4 оси: Потому что c d (могут быть 6 осей) | 4 оси: Потому что c d (могут быть 6 осей) | |
| Метод движения | Тип пропуска круга координированный | Тип пропуска круга координированный | |
| Установка | На поле | На поле | |
| Palletizing вес (содержит вес gripper) | 130kg | 210kg | |
| Вручать емкость | 1500 раз/час | 1700 раз/час | |
| Ряд движения | Ось (горизонтальная) | 1300mm | 1500mm |
| Ось b (вертикаль) | 2000mm | 2300mm | |
| Ось c (тело) | 330° | 330° | |
| Ось d (Gripper) | 330° | 330° | |
| Точность повторения положения | ±0.5mm | ±0.5mm | |
| Сила | 4KW | 6.5KW | |
| Метод обучения | Освобождение руководства уча/уча поддержки/преподавательства (опционное) | ||
| Вес робота | 800kg | 1300kg | |
Характеристики функции
1. Регулятор PLC, легкий для использования
2. Позволенное линейное движение прийти истинный, упрощает систему управления
3. Простая структура, низкая интенсивность отказов и удобное обслуживание
4. Немногие главные части и аксессуары, низкие расходы на техническое обслуживание
5. Потребление низкой мощности, только 1/3 потреблений такого же вида механического крана штабелеукладчика от других компаний
6. Только нужна меньшая площадь пола, коэффициент использования пола высокий
7. Разнообразный gripper, гибко приспосабливает различные palletizing требования
Основные электрические детали перечисляют
| Никакой | Имя частей | Модель | QTY | Поставщик | Примечание |
| 1 | Мотор сервопривода оси | MSME202G1H | 1 | Panasonic | Япония |
| 2 | Мотор сервопривода оси b | MDME202G1H | 1 | Panasonic | Япония |
| 3 | Мотор сервопривода оси c | MDME202G1H | 1 | Panasonic | Япония |
| 4 | Мотор сервопривода оси d | MSMD042G1U | 1 | Panasonic | Япония |
| 5 | Усилитель сервопривода оси | MDDHT5540 | 1 | Panasonic | Япония |
| 6 | Усилитель сервопривода оси b | MFDHTB3A2 | 1 | Panasonic | Япония |
| 7 | Усилитель сервопривода оси c | MFDHTB3A2 | 1 | Panasonic | Япония |
| 8 | Усилитель сервопривода оси d | MBDHT2510 | 1 | Panasonic | Япония |
| 9 | Пояс оси одновременный | HP B20 ОМЕГИ | 1 | OPTIBELT | Германия |
| 10 | Пояс оси b одновременный | HP B20 ОМЕГИ | 1 | OPTIBELT | Германия |
| 11 | Пояс оси c одновременный | HP B15 ОМЕГИ | 1 | OPTIBELT | Германия |
| 12 | Винт оси b | R50*20-S | 1 | HIWIN | Тайвань |
| 13 | Винт оси c | R45*12-S | 1 | HIWIN | Тайвань |
| 14 | Слайдер оси b, рельс гильдии | SNS35LR2SSC1-690 | 2 | THK | Япония |
| 15 | Слайдер оси c, рельс гильдии | SNS35LR2SSC1-520 | 2 | THK | Япония |
| 16 | Редуктор оси | FC-A75-69 | 1 | Sumitomo | Япония |
| 17 | Редуктор оси d | F2C-T155 | 1 | Sumitomo | |
| 18 | Обломок контроля | / | 1 | ADI | Америка |
| 19 | Экран касания | DTP7-W | 1 | КУБ DAIN | Корея |
| 20 | Регенеративный резистор | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Переключатель предела | SL1-AK | 5 | AZBIL | Япония |
| 22 | Электронно-оптический переключатель | GL6-N1112 | 5 | Больной | Немецкий |
| 23 | Клапан соленоида | SY5120/7120 | 2 | SMC | Япония |
| 24 | цилиндр Пресс-сумки | MGPM25 | 2 | SMC | Япония |
| 25 | Цилиндр Gripper | CG1BN63 | 4 | SMC | Япония |
Движение робота XY-SR130
Инструкции установки
Мы поставим вас руководство потребителя и электрический чертеж всех машин для вас для того чтобы установить машины самостоятельно. Если вы думаете, то вы не можете установить машины самостоятельно, мы можем отправить инженеру в вашу фабрику для установки и отлаживать etc.
Пакет и доставка
Фильм машины в оболочке и упакованный в экспортированных случаях окуривания деревянных, тогда транспортировал к отклонению порт который клиент требуемый как Шанхай, Нинбо, Qingdao, Сучжоу etc.
Наши обслуживания
доставка 1.Swift
Для общих частей, мы можем поставить товары в течение 3 дней
продукты 2.Original
Все продукты мы продаем от изготовителя начала. Мы представим всю документацию изготовителя пока мы заканчиваем доставку.
обеспечение 3.Quality
поддержка 4.Technical
Включая осмотр, ремонт и обслуживание, мы можем дать все виды службы технической поддержки.
ответ 5.Quickly
Наши штаты будут держать 24h онлайн и будут отвечать на ваш вопрос очень быстро.
