Подробная информация о продукте:
|
| Применение: | Напитки, продукты питания, удобрения и т. Д. | Color: | Yellow body, base white |
|---|---|---|---|
| Тип: | Рука Palletizer робототехническая | Система регулятора: | Система управления PLC |
| Емкость продукта: | 500-800 пакетов/час | Размер (L*W*H): | согласно плану мастерской |
| Максимум. Полезная нагрузка: | 50-180 кг (с захватом) | Язык управления: | Английский язык или другой язык |
| Выделить: | робот пакета 80kg Palletizing,Робот PLC Palletizing,робот пакета 10kg Palletizing |
||

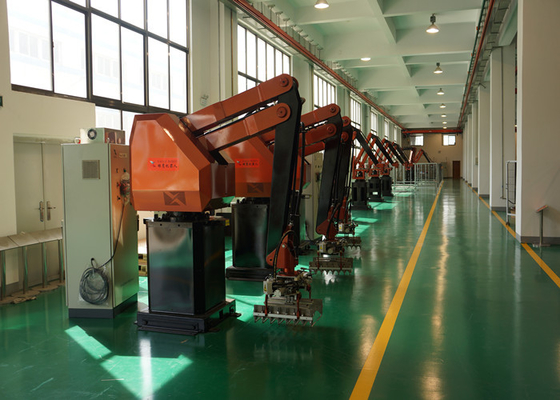

Palletizing фабрика и низкая цена робота комплектуют и устанавливают робототехническую руку для пакета 10-80kg

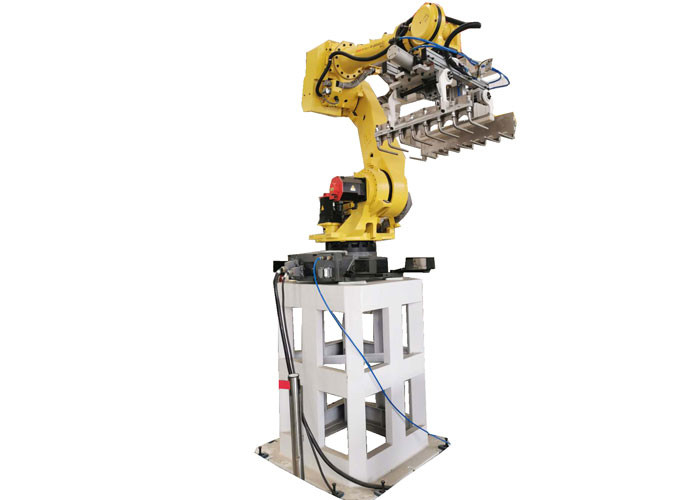

СТАБИЛИЗИРОВАННЫЙ PALLETIZING РОБОТ
Конструированный специфически для palletizing применений, серия Palletizer отличает 5 уникальными роботами с грузоподъемностью от 80 kg до 500 kg одеть большинств потребности. С рядом и надежностью работы индустрии ведущими, роботы FANUC стабилизированные palletizing помогают компаниям улучшить эффективность производственной линии.
ROBOTSPECIFICATIONS
| Деталь | Спецификация | |
| Тип | M-410iB/140H | |
| Контролируемые оси | Отчетливо произношенный тип | |
| Достигаемость | 2.85m | |
| Установка | Пол | |
|
Ряд движения (Mx=ax. Скорость) (примечание 1) |
Вращение оси J1 | 360° (140°/sec) 6,28 rad (2,44 rad/sec) |
| Вращение оси J2 | 155° (115°/sec) 2,71 rad (2,01 rad/sec) | |
| Вращение оси J3 | 112° (135°/sec) 1,95 rad (236 rad/sec) | |
| Качание запястья оси J4 (примечание 2) | 20° (135°/sec) 0,35 rad (2,36 rad/sec) | |
| Вращение запястья оси J5 | 720° (420°/sec) 12,57 rad (7,33 rad/sec) | |
| Максимальная емкость нагрузки на запястье | Максимальное 140kg | |
| Максимальная емкость нагрузки на основании J2 | 550kg | |
| Максимальная емкость нагрузки на руке J3 (примечание 3) | 140kg | |
| Инерция позволяемой нагрузки на запястье | Ось J4 | ² 147kg.㎡ 1500kgf.cm.se c |
| Ось J5 | ² 53 kg.㎡ 540kgf.cm.se c | |
| Метод привода | Электрический привод сервопривода мотором сервопривода AC | |
| Повторимость | ±0.2mm | |
| Масса (примечание 4) | 1200kg | |
| Окружающая среда установки |
Температура окружающей среды: 0-45℃ Окружающая влажность: RH нормально 75% или более менее (отсутствие росы, ни позволенного forst). Вибрация: 0.5G или более менее |
|
| Акустический уровень шума | 74dB | |
Примечание 1) в случае короткого движения расстояния, скорость оси не достигает максимальное одно.
Примечание 2) интерфейс запястья всегда к засеянной палате. Угол переменная ширина до 20 градусов.
Грузоподъемность примечания 3) максимальная на запястье изменена нагрузкой запястья.
Примечание 4) без регулятора.
Инструкции установки
Мы поставим вас руководство потребителя и электрический чертеж всех машин для вас для того чтобы установить машины самостоятельно. Если вы думаете, то вы не можете установить машины самостоятельно, мы можем отправить инженеру в вашу фабрику для установки и отлаживать etc.
Базовая нагрузка
Аварийная остановка силы, момента и тормозного пути
M-410iB/140H
| Статический | Динамический (ускорение/торможение) | E.stop | ||
| Вертикальный момент | Mv | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm 3870kgfm) |
| Сила в вертикальном направлении | Fv | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25000Nm 2550kgfm) |
| Момент в горизонтальной плоскости | Mh | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm 990kgfm) |
| Сила в горизонтальном направлении | Fh | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm 1240kgfm) |
| J1 | J2 | J3 | J4 | J5 | |
| Временени остановки (msec) | 644 | 244 | 292 | - | 404 |
| Тормозной путь (deg) | 42,5 | 15,2 | 18,8 | - | 86,9 |
Пакет и доставка
Фильм машины в оболочке и упакованный в экспортированной коробке окуривания деревянной, тогда транспортировал к отклонению порт который клиент требуемый как Шанхай, Нинбо, Qingdao, Сучжоу etc.
ОСОБЕННОСТИ РОБОТА
Увеличенная пропускная способность до 1200 циклов/час
Ось J1 имеет космос вращения 360 градусов для мульти-дирекционной деятельности
Тонкая рука
Интерфейс I/O и воздуха расположен около запястья. Проводка и пускать по трубам к руке легки.
Компактное запястье
Блок короткой высоты механический
Механический блок IP54
Сумки palletizing: 1900 (cycle/h)
вопросы и ответы
Q: Вы предлагаете Installation&debugging?
: Наши инженеры имеют в распоряжении обслуживать машинное оборудование за морем для того чтобы помочь клиентам разрешить проблемы машины.
Q: что политика для гарантии и сломленных частей?
: Как для продуктов машины, наша компания снабжает 12 месяца для всех механических частей за исключением электрических и электронных частей и тех вопросы нормальная носка и разрыв. Между тем, гарантия начинает от пересылки (даты B/L). Гарантия запланирована ограниченный к замене сломленной части после проверки недостатка конструкции. Осмотр причин тревоги или нервного расстройства частей исключительно до компании обрабатывающей промышленности. Все во всех, наша компания могут предложить вам уверенные продукты.
Q: Как мы испытываем ваше машинное оборудование?
: Когда совершенно изготовленная машина, мы отправит видео для проверки, и вас также смогите прийти к нашей фабрике испытать и выучить как привестись в действие ее.
